2QD32PRO-S
2QD32PRO-S
概述: 2QD32PRO-S是一款雙通道驅動器??赏耆嫒軸EMIKRON SKYPER 32PRO,這是一種高可靠的IGBT驅動技術。能安全可靠的驅動IGBT。該驅動器適用于所有1700V以下的IGBT模塊。
產品詳情


產品特點:

  • 雙通道驅動器

  • 工作開關頻最高50 kHz

  • ±15A 峰值電流

  • +15V,-8V關斷

  • 上下通道互鎖

  • IGBT短路保護,原邊及次邊電源欠壓保護

  • 窄脈沖抑制


應用領域:

  • 通用型變頻器

  • 焊機

  • 靜止無功發生器

  • 有源濾波器

  • 大功率開關電源 (SMPS)


參數表:

2.0 Key Data符號

參數

最小

典型

最大

單位

VS

原邊電源電壓

14.4

15

15.6

V

IS

原邊電流(最大值)


0.5


A

ISO

原邊電流(空載)


0.13


A

Vi

輸入開關信號電壓


15/0


V

ViT+

輸入信號高電平閥值


8.6

12.3

V

ViT-

輸入信號低電平閥值

4.6

6.2


V

Rin

輸入阻抗(開關信號、HALT信號)


100


VG(on)

柵極開通電壓



+15

V

VG(off)

柵極關斷電壓



-8

V

Td(on)IO

開通信號輸入-輸出延遲


1.3


us

Td(off)IO

關斷信號輸入-輸出延遲


1.3


us

td(err)

故障信號輸入-輸出延遲時間

3.1


5.8

us

td(err)ext

外部故障輸入-輸出延遲時間(次邊)


6.1


us

tpERRRESET

故障復位時間


9


us

tTD

死區時間

0


4.3

us

Cps

一二次側間分布電容


12


pF

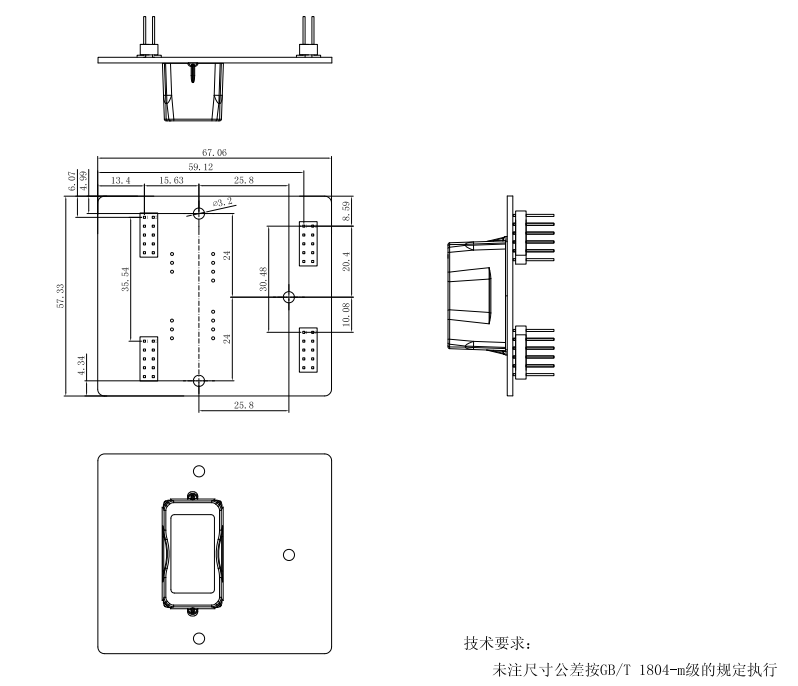

外形尺寸圖:


系統框圖:
